Projet de longue haleine, comme on dit,,, On sait quand on commence, pas quand on finira !!!!
=================================================================
Un grand Merci à toutes les bonnes volontés qui ont permis de faire avancer ce projet.
Début des travaux : Novembre 2008

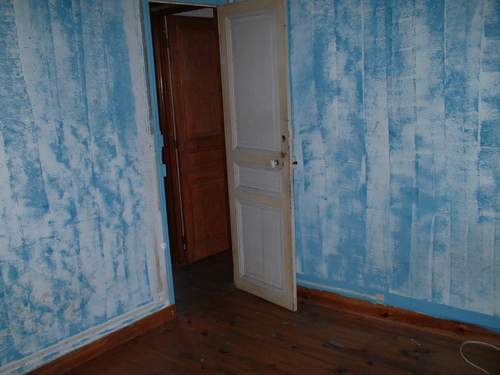

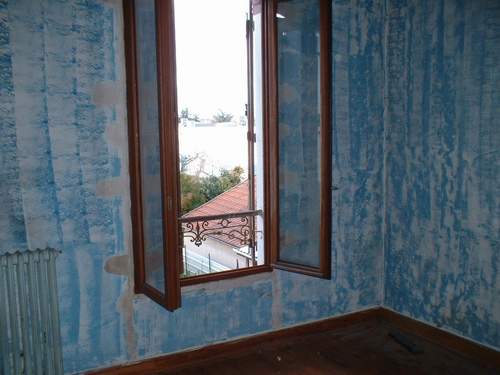

Ci-dessous la pièce originale, ou je vais passer une partie de
mon temps libre,
le but étant de
transformer cette ex-magnifique chambre bleue, en une salle de bains
sympa dont la couleur,
reste encore à définir.....
Mais nous n'en sommes pas encore la.
Première contrainte
: Cette pièce est au 1er étage, nous
souhaitons conserver un accès au
même
niveau que le plancher chêne du couloir
desservant les chambres.
Deuxième contrainte
: Réaliser un espace douche et
baignoire, qui, en cas de fuite accidentelle
ne
transformera pas la cuisine qui est juste en dessous, en pièce d'eau
aquatique.....
 |
 |
Ca tombe bien, Josselin est motivé et en forme pour un petit coup de main.
 |
Surprise : dessous il y a
aussi 5 cm d'une couche de plâtre montée |
 |

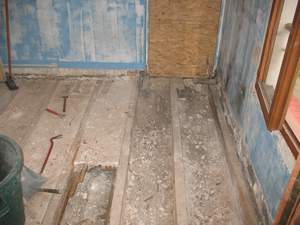

Voila
c'est fait et presque propre, il a fallut descendre 700 Kg de gravats soit
la contenance de notre remorque. Je comprends un peu mieux pourquoi le plancher plongeait de 2 à 3 bons cm au centre de la pièce. |
 |
 |

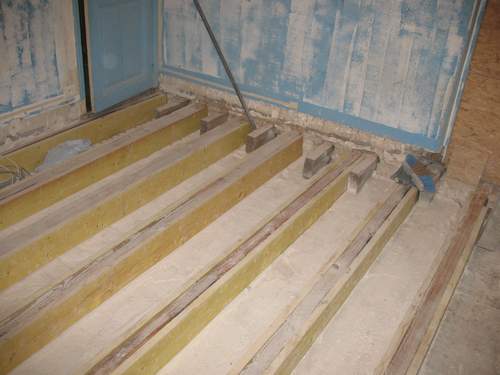

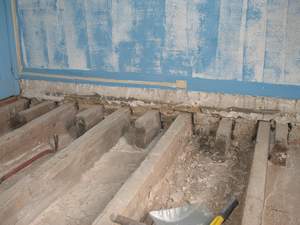

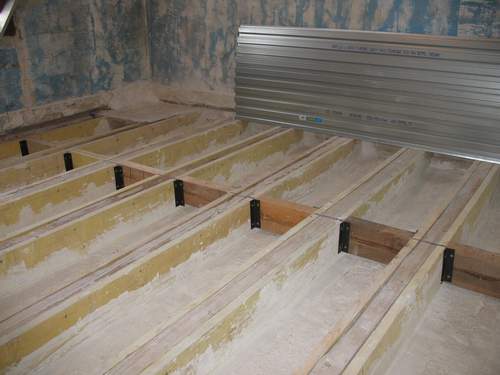

Voilà, chaque chevron de 7 X 17 cm à été pris en sandwich
Transformant les chevrons en poutre, mais bon ça ne devrait Le tout remis de niveau bien sur. |
|
Une petite cale entre chaque chevron pour renforcer
C'est un
profilé LEWIS, qui me servira de coffrage et de
|
|
Petit encart publicitaire pour mon fournisseur de matériaux :
Merci a M. Bruno Faure responsable commercial qui à été très professionnel et sympathique lors de notre rencontre. Téléphone : 01 49 34 49 38
|

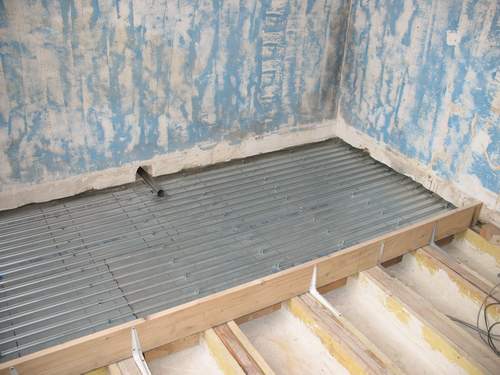

Profilés à queue d'aronde LEWIS :
Les
caractéristiques techniques : Prix indicatif public 2008 : 25 €ht/m²
|
   |
J'ai eu besoin de 3 tôles,
la plateforme fait 3 m par 1m20
Un tube inox de 50 mm
permettra l'évacuation de
Une saignée périphérique en bas
du mur sur une
Un tire fond de 6 X 60 une rainure sur deux, |
|

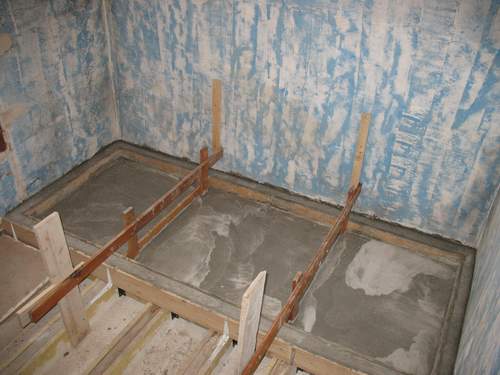

Le coffrage est terminé,

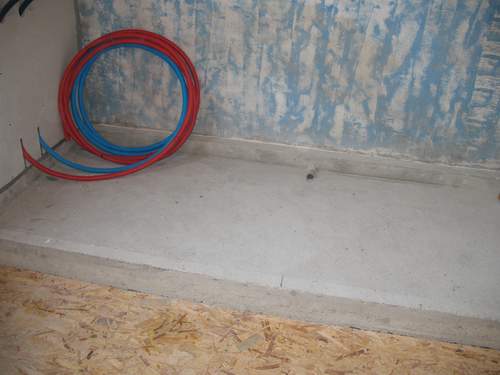

le béton est même coulé !!!! épaisseur totale de la chape 6 cm, profilé Lewis inclus Hauteur du muret périphérique 15 cm.
J'ai mis du Sika-latex dans le béton pour améliorer
Cette espace vide de 9 cm permettra d intégrer la bonde |
 |
 |
Le plancher à été réalisé en panneau de particules OSB 4 de 19 mm d'épaisseur, la rigidité de l'ensemble et très correct, en fait ça ne bouge pas d'un poil si on saute. |
 |
<===

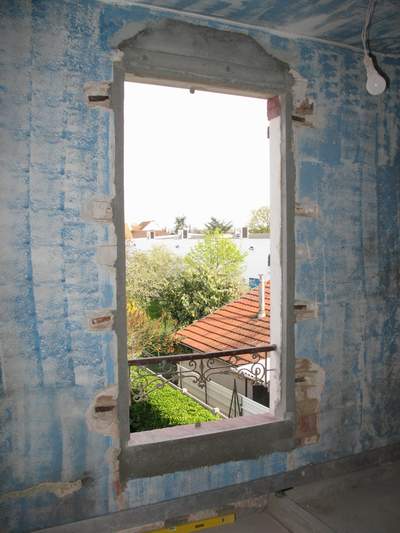

L'ancienne fenêtre montée en tunnel et dont les joints de carreaux coulés, à été déposée, le tableau à été refait et agrandi afin de poser la nouvelle fenêtre en applique, c'est à dire qu'elle sera sur le même plan que l'habillage placo intérieur.
L'ancienne porte
de
===>
|
 |
 |
<===

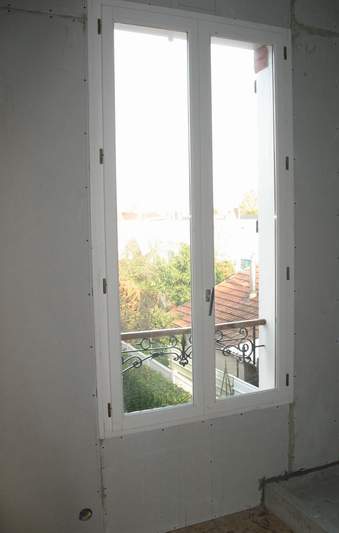

La nouvelle fenêtre est montée.
L'isolation est réalisée avec des
panneaux semi-rigide de laine de roche. L'habillage n'est pas en placo mais
en panneau de Fermacell, mélange de gypse, cellulose et plâtre.

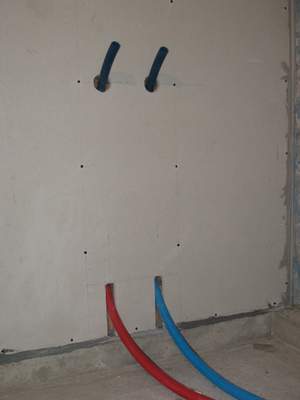

L'arrivée d'eau pour la ===>
|
 |
 |
<===

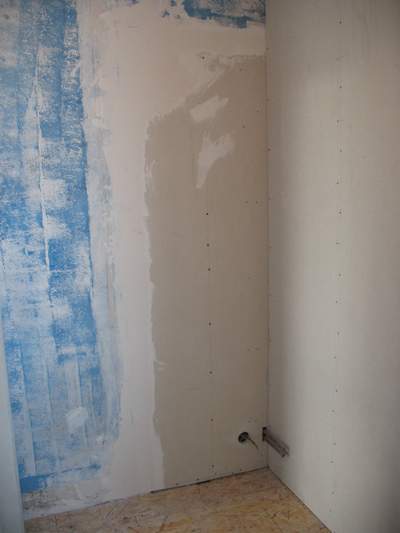

L'habillage du coin baignoire.
La plaque de Fermacell ne touche pas le
sol, un joint acrylique de
|
 |
 |
<===

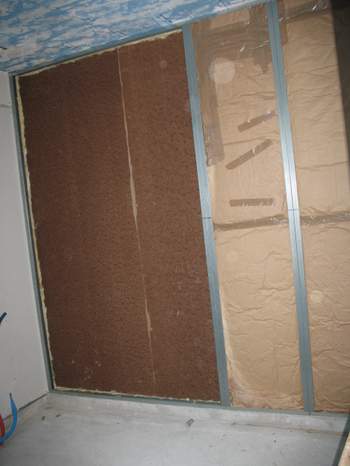

Voila ou j'en suis aujourd'hui Vendredi 27 Novembre 2009. Isolation du mur au nord, en fond il y a 2 couches croisées de panneaux d isorel de 5 mm, fixées directement au mur avec des pointes acier.
Les montants métalliques
ont été doublés eux aussi pour améliorer la rigidité de l'ensemble.
|
 |
Petit point le Samedi 9 Janvier 2010

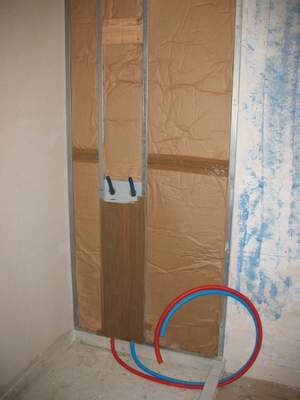

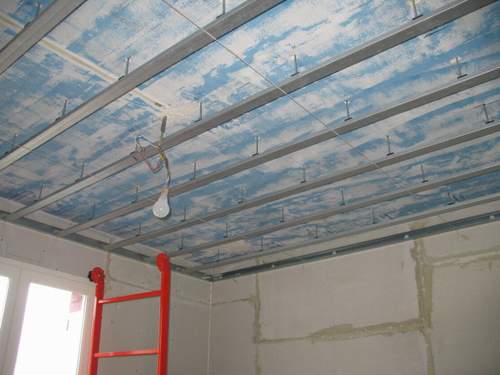

<=== Le panneau coté douche, avec son isolation et arrivée d'eau, montée aussi sur platine métal. Vue d'ensemble ===> Ca y est j'attaque le plafond suspendu, j'ai repéré toutes les solives, percé le plâtre, fixé un piton de réhabilitation femelle diam 6 mm qui supporte la tige filetée, qui elle même détient la suspente pivot qui retient la fourrure métal de 47. .
|
|
 |
<===

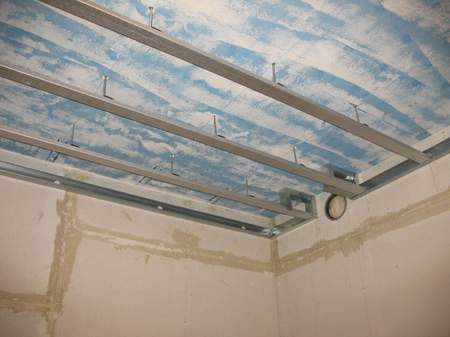

L'ensemble des fourrures est maintenant posé, elles sont
espacées de 33 cm. Il ne reste
plus qu'a poser les plaque de Fermacell à joints décalés.
|
|

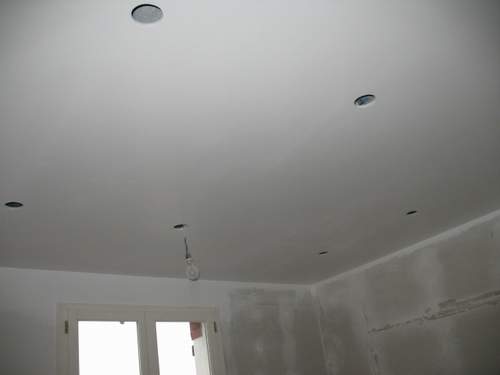

Les plaques: ===> Utiliser la colle spéciale Fermacell pour assembler les plaques bord à bord, ainsi que les vis spécifiques qui pénètrent bien dans la matière sans dépasser comme le ferai de simples vis à placo. Araser les joints, enduire les jonctions, poncer, passer un enduit de finition sur la totalité du plafond, une couche de peinture d'après spéciale fonds poreux . Puis 2 couches de peinture pour pièces humides. En cherchant, on trouvera bien quelque petits défauts, mais le résultat me satisfait.... c'est déjà ça. Mise à jour du Samedi 27 Février 2010 |
 |
 |
La cloison latérale a été réalisée en rails et montants métalliques de

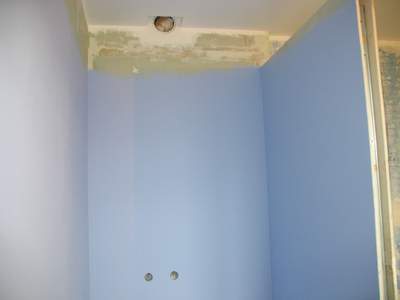

48 mm, pris en sandwich par 2 plaque de Fermacell de 13mm. Chaque angle a reçu une bande d'étanchéité caoutchouc collée avec le Weber Prim Rp sur toute la hauteur. Tout les panneaux de l'emprise bain ont été traités par un primaire d'accrochage "Weber Prim RP" d'aspect verdâtre, puis 3 couches de d'étanchéité "Weber Sys Protect" aspect bleu.
|
 |

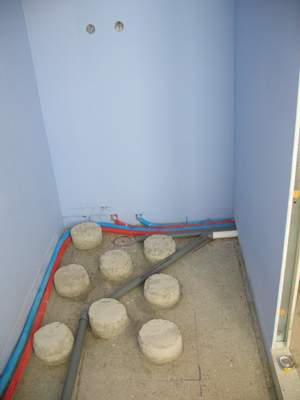

<=== Petits pâtés de béton pour recevoir la bac a douche.

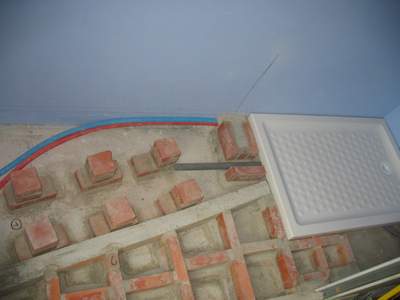

Le receveur de douche est posé, des plots en briques sont scellés pour supporter la future baignoire.
|
 |
 |
 |
|
| Montage de l'extension de la cloison en briques de verres, montées avec des profils plastiques et une colle spéciale "Kit Bloc Lock" d'origine Leroy Merlin. | Le mini-banc a été monté en blocs de béton cellulaire "Siporex" assemblés avec une colle spéciale. |
 |
<===

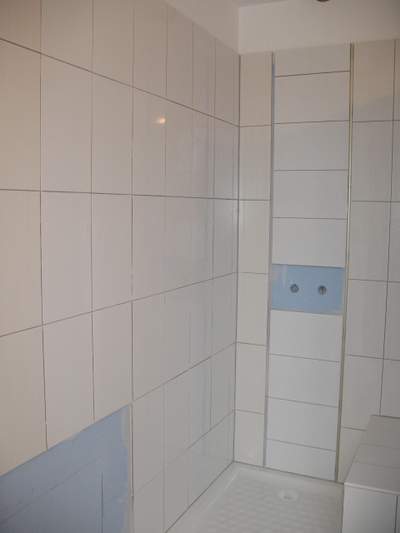

La faïence est en bonne voie, parallèle bien sur.....

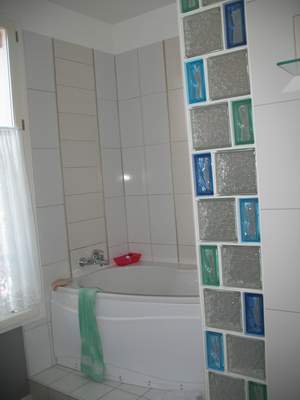

Le mur de briques de verres est terminé ainsi que son parement en faïence blanche (celle du sol), en angle , 2 quarts de rond en plastique blanc, assurent la finition. ===>
|
 |
Fin de mise à jour du Mardi 26 Octobre 2010
 |
 |
 |
 |
 |
 |

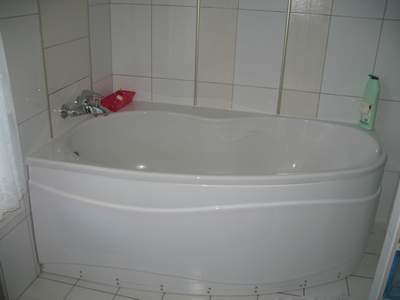

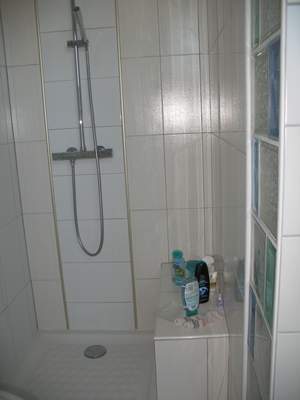

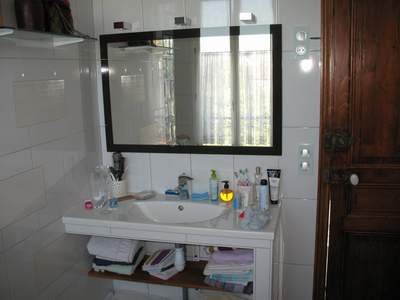

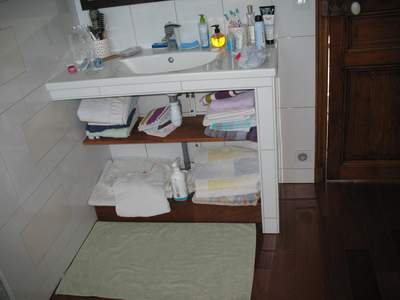

Voila c'est fini..... début 2012 !!!!!!
